Técnico Parametros

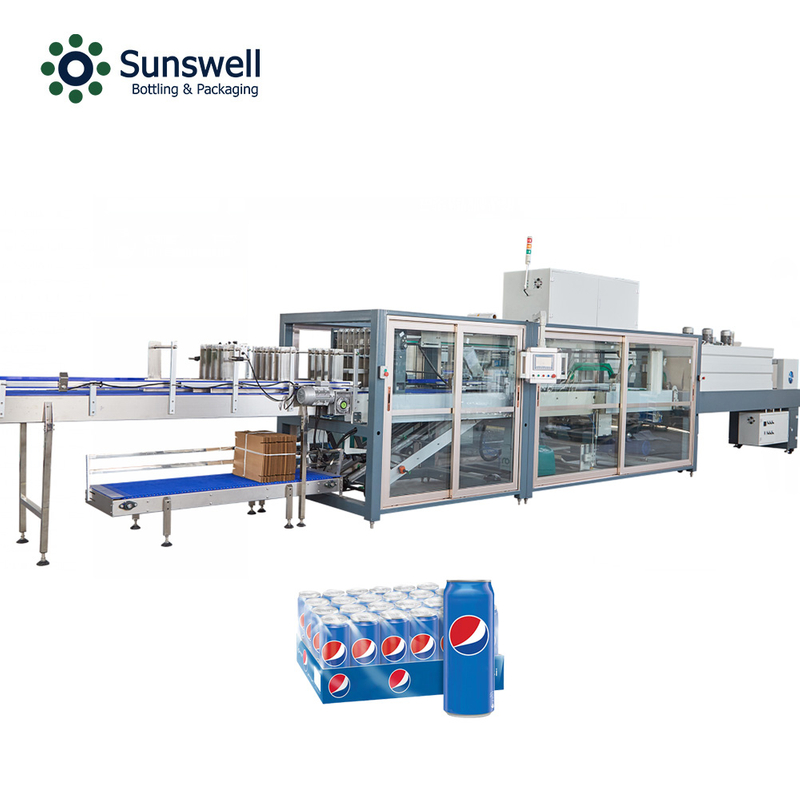

Modelo: MB-250T
lPotencia total: 380/220V, 60KW, 3PH
l Fuente de gas externa: 4-6kgf/cm2
lMotor principal: 380V 3300W
l Motor de correa de salida: 380V 750W
l Motor eléctrico de alimentación de película: 3,3 W.
l Tamaño de la máquina (largo x ancho x alto): 12500x1500x2450mm
l Velocidad de la pieza del paquete: 25 paquetes/minuto
l Tamaño del producto del paquete: según los requisitos especiales del cliente.
l Altura de la plataforma de trabajo: 1050-1100 mm (según requisitos especiales).
l Tipo de película de uso: película de PE
l Ancho de la película de PE: según los requisitos del cliente, espesor de la película: 0,07 mm-0,13 mm
l Relación de contracción de la película: dirección longitudinal 70-80%, transversal 20-30%
Descripción de la máquina
l Dirección de guía de la cadena de la placa de entrada de la botella
1. Afloje el tornillo interior de dirección izquierda y derecha, deje que la dirección izquierda y derecha se muevan a la ubicación correspondiente.
2. La dirección de guía izquierda y derecha tiene un ancho interior menor que la combinación de botellas de 10 mm.
l Ajuste del ancho del tablero de bloqueo de clasificación de botellas
1. Use la llave para girar mientras la placa de bloqueo de rango ajusta el poste del tornillo, deje que la distancia se ajuste a la ubicación correspondiente.
2. Distancia del tablero de separación de botellas: el diámetro máximo del lugar de la botella es de +2-3 mm, deje que la botella se separe y alinee el túnel
3. Registre el número que se muestra en la pantalla, conveniente para ajustarlo la próxima vez
l Sistema de carga de cartón
l Medio plegado de bandejas
l Clasificadora de film + Máquina de pegamento caliente
l Sistema de pegado hotmelt
l Fotos del producto terminado.
Ddimensión Dibujo
Características
l Toda la máquina establece un dispositivo de protección seguro.
l Envoltura de película del manipulador de botellas: a través del poste de manipulación de botellas, controle la distancia de movimiento de cada botella del grupo, permita que se sincronice con el poste de elevación de la película y deje que la botella empuje hacia la correa de la sección de envoltura de la película;El poste de elevación de la película y el dispositivo de elevación de la película coinciden con el tope de límite de torsión, mientras la botella cae o se bloquea, el movimiento del tope de límite permite que la máquina se detenga automáticamente, después de resolver la falla, luego gira el volante del tope de límite para restablecerlo.
l Rotación del mecanismo: la rotación de la máquina impulsada por un servomotor, adopta el método de ensamblaje de rotación sincrónica de la correa y la cadena, garantiza la armonía de la rotación, el lugar que adopta la ración de la cadena agrega protección y lubrica el dispositivo, garantiza la seguridad del trabajador y las circunstancias limpias.
l Tiene la función: mientras falta biberón, la máquina emitirá una alarma, sin biberón no hay función de alimentación de película.
l Sistema de control: adoptar para Innovación Control PLC y pantalla táctil, tiene manual.Método de movimiento automático, la pantalla táctil tiene función de manipulación completa de la máquina, puede mostrar la cantidad de paquete instantánea y acumulada y permite imprimir con la impresora conectada. El procedimiento de configuración es más rápido y preciso;el panel de control adopta el control electrónico táctil y de botones de control, puede ingresar y revisar directamente el parámetro del tipo de paquete, también puede guardar diferentes parámetros de especificación del paquete;Supervisar oportunamente el funcionamiento de las instalaciones durante todo el proceso.Todos los procedimientos de trabajo tienen un verificador de sensores, tienen función de diagnóstico del ego, si hay alguna avería, la instalación se detendrá automáticamente, la luz de alarma parpadeará y mostrará la indicación del tipo de avería en la pantalla táctil;Transductor de frecuencia de adaptación del motor reductor de tipo común, ajuste de velocidad ilimitado de toda la máquina, transmisión de movimiento muy constante;Puede como la situación anterior cambiar, controlar automáticamente la velocidad de movimiento de la máquina.
l Carácter del mecanismo: las piezas de repuesto del mecanismo adoptan acero inoxidable, acero cromado y material de aleación de aluminio con carácter anticorrosión fuerte;Impresión en aerosol de buena calidad en la superficie, toda la máquina tiene un fuerte carácter antioxidante.
l La instalación cumple con los criterios y estándares relacionados con la manipulación segura y la operación segura.Todas las piezas lubricadas se conectan en un lugar central, para un manejo cómodo, las piezas lubricadas garantizan que no haya contaminación en el producto.
l Carácter de rendimiento: alto grado automático, la máquina elige control programable PLC, la parte eléctrica adopta para importar dispositivos neumáticos confiables y tecnología de control de súper electricidad, tiene carácter constante, fácil de manejar, baja falla, ventaja de alto grado automático, etc.facil de manejar;La máquina pertenece a la producción totalmente automática y puede ajustar la velocidad ilimitada y sincronizar toda la línea.
l Colocación de electricidad: Innovación Sistema operativo de pantalla táctil PLC, interruptor de inducción, componentes neumáticos, Innovación El servomotor y el controlador, el interruptor de inducción y el interruptor de proximidad son productos importados, los componentes eléctricos de bajo voltaje son de la marca francesa Schneider y otros componentes son de marcas famosas.
l Flujo de trabajo: abra el interruptor de la fuente de alimentación, cruce la película, elija el corte manual de la película, después de una vez que el corte de la película sea exitoso, luego elija automático, la máquina comienza a funcionar.Producto a través de la fractura de flujo dividido de la botella, fractura de guía, fractura separada de la botella, fractura de elevación de la película de entrega de la botella, fractura de envoltura de la película, finalmente a través del túnel de contracción, luego termina de funcionar todo el paquete de envoltura de película.
Condición y requisitos de la tecnología:
1. Tipo de paquete
2 x 3, 4 x 6, 3 x 4, 3 x 5, 5 x 6 botellas por paquete
o según requerimiento del cliente
2. Aplicado al tipo de contenedor.
botella de vidrio redonda o botella de PET, lata, el diámetro exterior del contenedor es de 60-90 mm
altura 120-300 mm.
Observación: después del cambio de piezas de repuesto relacionadas, la disposición aplicada es más amplia.
De acuerdo con el requisito específico de su empresa: el software relacionado con el tipo de paquete del tipo de botella ya está instalado, mientras que el tipo de botella se cambia, solo necesita cambiar en el panel de manipulación, fácil de manejar.
3. Requisito de material del paquete
lMaterial: PE;densidad: 0,91~0,92 g/cm33
lEspesor: 80~90um
l máximo diámetro del rodillo de película: 400 mm
l Diámetro del núcleo de la placa del rodillo de película: Φ76-Φ80mm
l tensión de estiramiento: longitudinal, lateral de acuerdo con el criterio GB13022
l relación de contracción por calentamiento: longitudinal, lateral de acuerdo con el criterio GB/T13519-92, 70±5%, 20±5%
l relación de contracción: longitudinal, lateral de acuerdo con el criterio GB/T13519-92
l tensión de fractura: longitudinal, lateral de acuerdo con el criterio GB13022
l desviación del espesor: de acuerdo con el criterio GB6672
Especificación
No. | Artículo | Cant. | Marca | Región |
1. | Pantalla táctil | 1 juego | Innovación | Porcelana |
2. | Servomotor eléctrico | 3 juegos | Innovación | Porcelana |
3. | Servocontrolador | 3 juegos | Innovación | Porcelana |
4. | Controlador PLC | 1 juego | Innovación | Porcelana |
5. | Inversor | 2 juegos | teco | Taiwán, China |
6. | inspección fotoeléctrica, interruptor sensor | 10 juegos | Autonica | Corea |
7. | Componentes neumáticos | 1 juego | airtac | Taiwán, China |
8. | Caja de cambios | 1 juego | Equipo de transmisión | Porcelana |
9. | Motor principal | 1 juego | Equipo de transmisión | Porcelana |
10. | Motor para calentar horno | 3 juegos | Equipo de transmisión | Porcelana |
11. | Componentes eléctricos | 1 juego | Schneider | Francia |
12. | Máquina encoladora termofusible | 1 juego | Robatech | Suiza |
13. | Cojinete | 1 juego | SK | Suiza |
14. | eje inflable | 1 PC | Xihang | Porcelana |
15. | Cinturón de túnel SUS304 | 1 PC | | Ordenado especialmente |
Plista de seguimiento
NO. | Artículo | Especificaciones | Cantidad |
1. | túnel de contracción | MB-250T | 1 juego |
2. | transportador | | 1 juego |
3. | anfitrión de la máquina | | 1 juego |
4. | Gabinete eléctrico | | 1 juego |
5. | varilla guía de película | 45-07-05 | 2 piezas |
6. | cadena | 541 | 1 metro |
7. | cinta de alta temperatura | | 1 PC |
8. | fotoelectricidad | | 2 piezas |
9. | tubo de calefacción | 2.0kw/220v | 2 piezas |
10. | tabla de peine | S-900 6' | 4 piezas |
11. | cinturon plano | 1678× 700× 1,2 | 1 PC |
12. | cinturon plano | 737× 700× 1,2 | 1 PC |
13. | relevo intermedio | | 1 PC |
14. | Fleje de acero calefactor | | 5m |
15. | Par termoeléctrico | | 1 PC |
dieciséis. | herramienta | | 1 juego |
