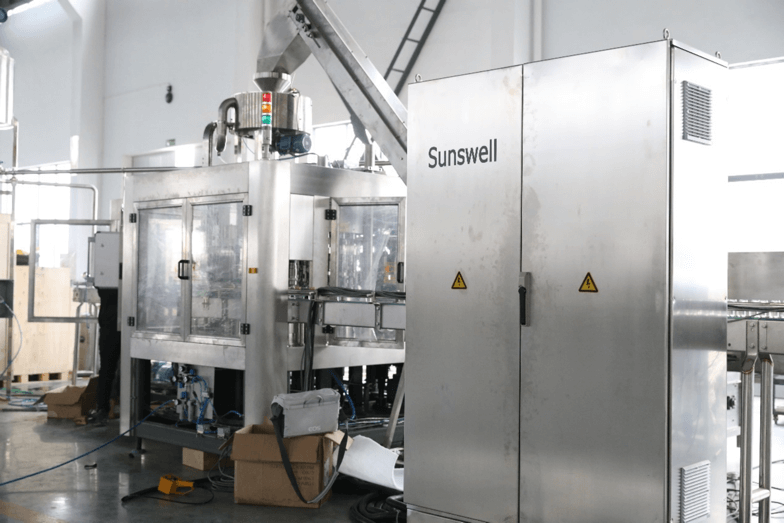

Máquina de llenado de botellas de vidrio de la serie BRXGF para jugo por volumétrica

Solicitud: agua, jugo, bebidas de té, etc.

Envases solicitados: botella de vidrio

Sistema de llenado: llenado en caliente por gravedad por volumétrico

Capacidad de producción: 3000 BPH – 36 000 BPH (500 ml)

Monobloque de llenado 3 en 1, combinado con aclarado, llenado y taponado.Está innovado y diseñado en el requisito de llenado en caliente para salsa de soja, salsa de pescado, vinagre y productos altamente corrosivos, sobre la base de la introducción, digestión y absorción de tecnología avanzada de Alemania e Italia.La máquina se adapta tanto a botellas de vidrio como de PET con tapón ROPP.

Estado de Disponibilidad:
Cantidad:

Composiciones y funciones del equipo


Cilindro de bloque de botella y Tornillo de alimentación

05-02 Llenadora de botellas de vidrio para jugo - Volumetric683

El cilindro de bloque de botellas se utiliza para evitar que la botella entre en el equipo de llenado durante el funcionamiento normal y predeterminado. Puede operarse de forma manual y automática.Si no hay suficiente suministro de botellas, el cilindro del bloque de botellas controla la estrella y también reduce la velocidad de funcionamiento.


El tornillo de alimentación de la botella está compuesto por el reductor de 2 niveles, el primer nivel es el engranaje cónico, para conducir la botella en el tornillo y la botella en la cadena, el segundo nivel es la botella en la caja de tornillo, para ajustar el tornillo de alimentación de la botella y la posición ajuste durante el cambio de forma de la botella.


enjuagador

05-02 Llenador de botellas de vidrio para jugo - Volumetric1276

Compuesto por dispensador, abrazadera de enjuague, reciclaje de agua de enjuague, hay un tiempo de enjuague fijo, la botella vacía se sujetaba mediante una pista fija, enjuague, secado y luego alcanza el propósito de limpieza.



Llenarer (controlado por caudalímetro)

05-02 Llenadora de botellas de vidrio para jugo - Volumetric1502

  • Rueda rotativa fabricada íntegramente en acero inoxidable SUS 304.

  • Método de llenado por gravedad sin contacto.

  • Las válvulas son controladas por flujómetro

  • El cilindro del producto y las válvulas de llenado están hechos de SUS 304

  • Las válvulas de llenado están razonablemente estructuradas con un llenado preciso.

  • El relleno se impulsa a través de engranajes dentro del marco de la máquina.



ROPP unluminum gorra parte de la máquina tapadora

Taponadora de rosca es la introducción de nuestra empresa de tecnología francesa, autodiseñada y fabricada, con liderazgo de pares, equipo de rendimiento estable.

Los cabezales de tapa roscada tienen una estructura novedosa, una forma hermosa, fácil de limpiar, fácil de ajustar.La presión de la tapa de rosca es ajustable, de modo que después de sellar la tapa, se enrosca la presión adecuada en la parte superior de la botella para garantizar un sellado confiable.

La máquina de tapas de acero inoxidable 304, que reduce la contaminación secundaria de la tapa de la botella, el tanque debajo de la tapa de acero inoxidable 304, el almacén de tapas y el tanque debajo de la tapa con sistema eléctrico de verificación sin tapa, la máquina de tapa transportadora de control automático y la velocidad total de la máquina, se puede realizar sin botella don La tapa del transportador sin tapa, sin tapa y sin tapa puede apagarse automáticamente.

El posicionador de tapas rotativas adopta un posicionador de tapas por soplado de aire, sin dañar la superficie de la tapa, evitando la deformación por extrusión de la tapa, la tolva tiene un interruptor de verificación de tapa, control.

05-02 Llenadora de botellas de vidrio para jugo - Volumetric2755


Rueda de estrella de descarga

  • La rueda dentada de nailon y la cinta transportadora trabajan juntas para descargar las botellas.

  • Equipado con dispositivo de protección contra atascos de botellas.

05-02 Llenadora de botellas de vidrio para jugo - Volumetric2894

Transportador de descarga

  • El motor impulsor tiene inversión de frecuencia para sincronizarse con la línea de llenado y evitar que las botellas se caigan.

  • El transportador de descarga está equipado con un interruptor de fotocélula para reducir la velocidad y detener la línea de llenado en caso de que se caigan las botellas.



Marco de la máquina

  • El bastidor de la máquina es una estructura soldada de acero al carbono de alta calidad con la superficie tratada y recubierta con antioxidante.El marco de la máquina está envuelto con una lámina de acero inoxidable.

  • El sistema de conducción de la Unidad 3 en 1 se coloca debajo de la mesa de la máquina.Un motor principal proporciona potencia de conducción a través de una transmisión de engranajes.

  • El sistema de transmisión de engranajes es una disposición intercalada de engranajes de acero y engranajes de nailon.

  • El eje de salida del motor principal está equipado con protección de sobrecarga para garantizar la seguridad de la máquina.



Sistema de control eléctrico

El armario eléctrico está fabricado en acero al carbono enchapado.Desde la alimentación hasta la descarga de las botellas, un PLC controla el funcionamiento totalmente automático de la unidad 3 en 1.


Configuración principal


  • Tanque de almacenamiento de producto y válvula de llenado: Acero inoxidable 304

  • Material de la bandeja giratoria y la plataforma de la máquina de enjuague y llenado: acero inoxidable 304

  • Pantalla táctil: cara profesional

  • Controlador de programa PLC: Mitsubishi

  • Inversor: Mitsubishi

  • Controlador fotoeléctrico: Leuze

  • Interruptor de proximidad: Leuze

  • Otros componentes eléctricos: Siemens, Schneider

  • Componente neumático: Airtac

  • Motor principal: ABB
